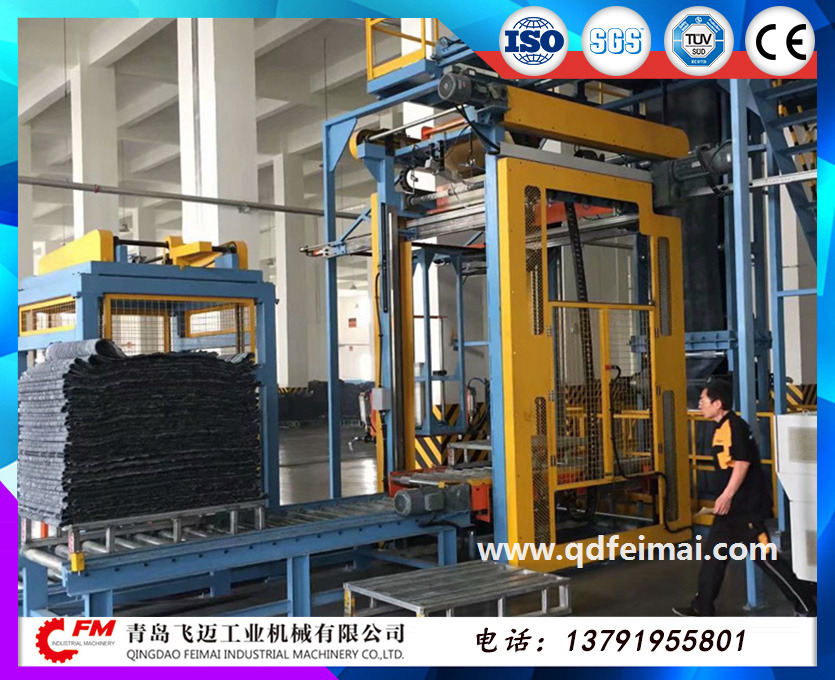

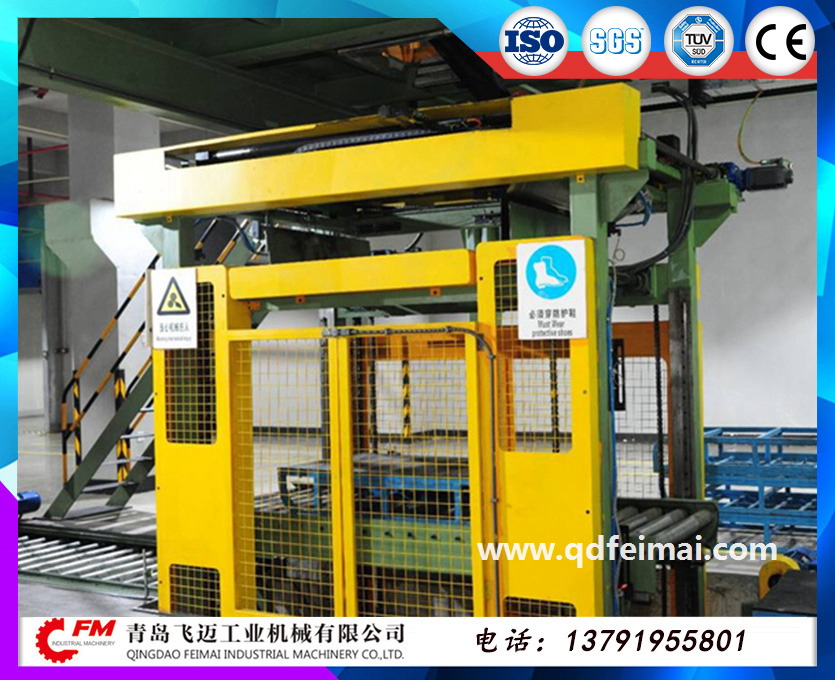

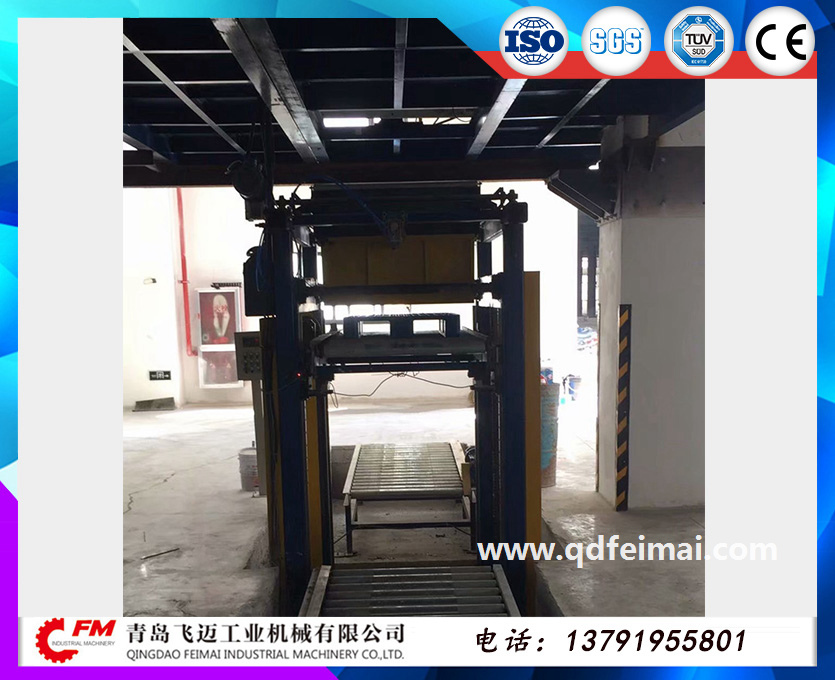

胶片冷却线自动叠片装置

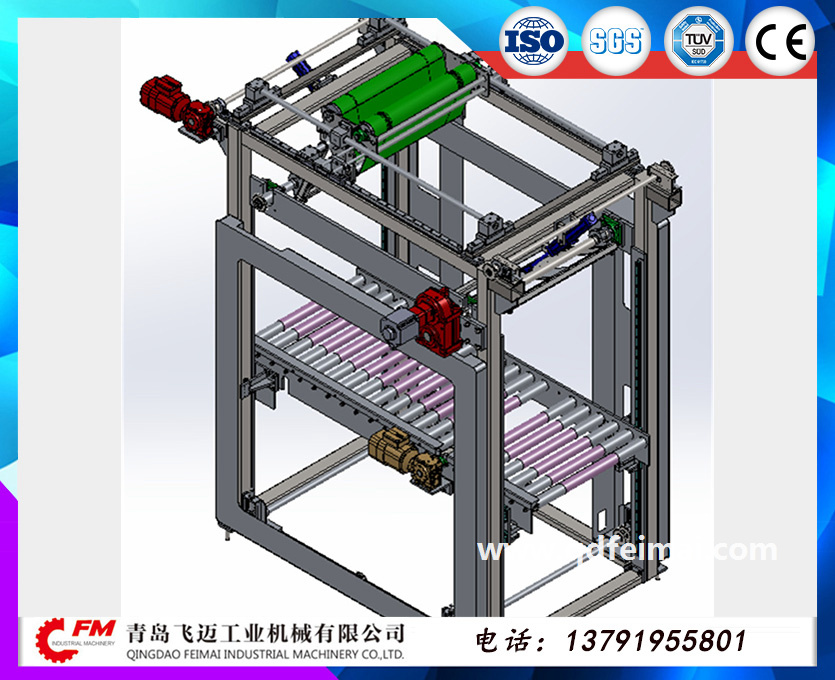

胶片冷却线的自动摆胶叠胶装置是由我公司自主研发并申请专利的一种自动化系统，其包括摆片装置，压胶装置，自动称量装置，自动进出托盘装置，自动裁断装置，以及架体，电器等组成。

本装置采用了三工位或六工位运行。可实现自动供给托盘，自动摆胶，达到设定重量后，自动切断自动出料。将冷却后的胶片堆叠整理整齐，无需人工辅助，自动化程度高，可大大减少现场操作人员，减轻工人劳动强度。

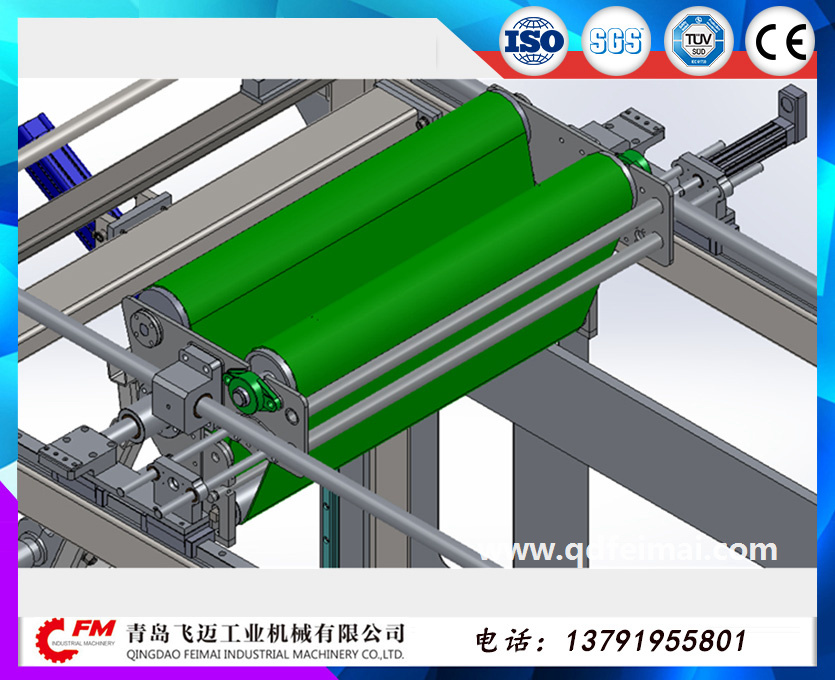

摆片装置摆动部分采用直线导轨往复系统，滚珠丝杆升降系统，运行平稳，坚固美观。动力采用了变频减速电机，一扭式操作，操作简单。摆动频率，次数5-25次/分钟根据生产要求可自行调整。摆动幅度根据胶桌长度可以调整。

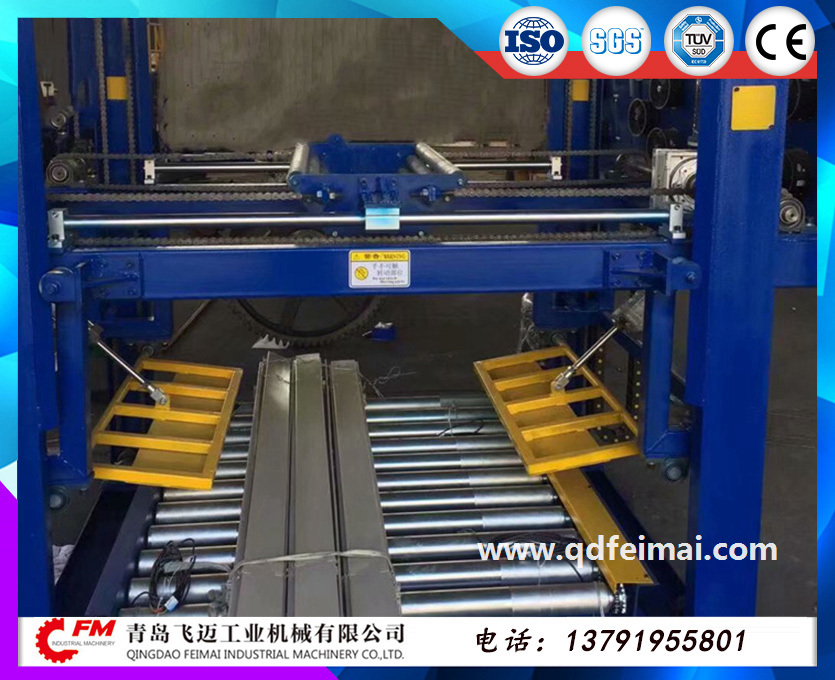

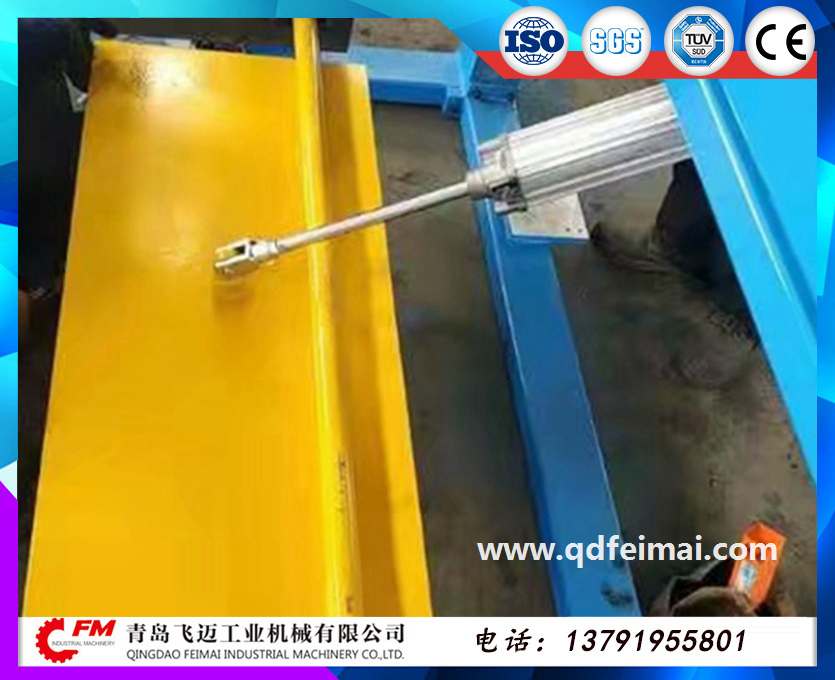

压胶装置采用了气动控制方式可以使胶片两端平实整齐，通过压平机构上设置的检测杆以及传感器的配合，能够精准的对胶片是否平整进行检测，进而控制胶片承载机构进行下降，以及压平机构的压平，保证了叠胶的胶片平整度，提高了叠胶效率。

自动称量装置可以根据生产要求达到设定重量（最大3吨），自动称重、并在达到设定重量时自动裁断，裁断采用气动铡刀式，采用电机减速机带动滚珠丝杆升降摆片装置，电子称自动称重并在设定重量之时自动报警并同时裁断。

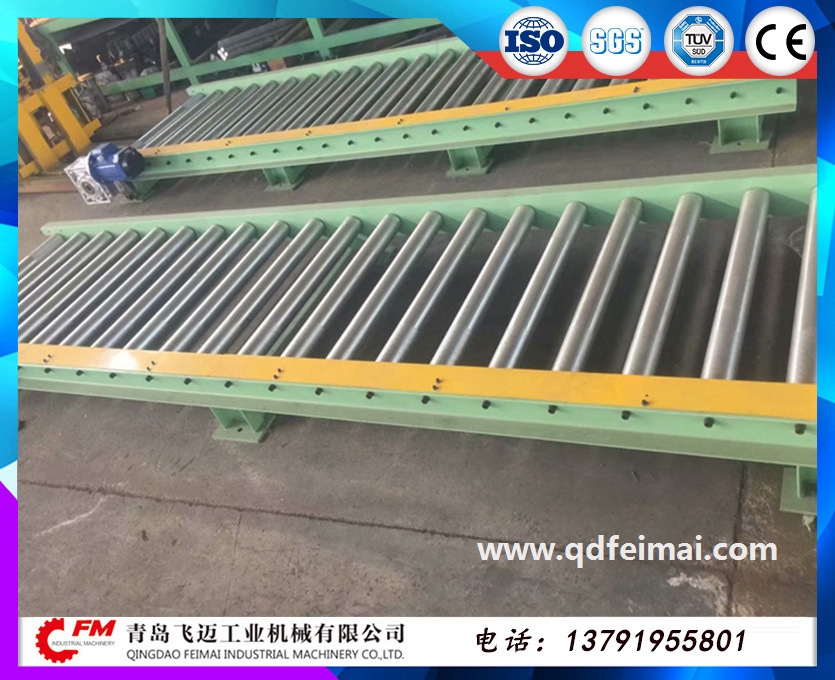

自动进出托盘装置采用了变频减速电机带动托辊运行，将空托盘送入摆胶工位，同时将已装满的胶料运出。
